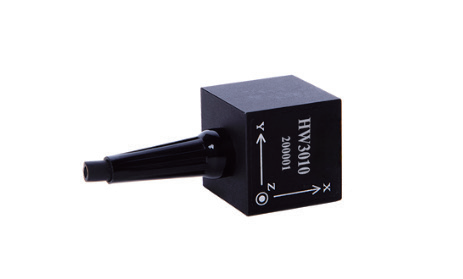

MEMS直流响应加速度计

HW3010 型加速度计属于低噪声密度、低功耗的三轴加速度传感器，以极低的噪声执行高分辨率振动的测量。外壳采用硬质铝合金一体加工而成，比传统加速度计重量轻。采用整体出线方式，方便接插及安装。

应用场景

• 结构健康监控

• 状态监控

• 倾斜监测

性能参数

型号

HW3010

灵敏度mV/g

200

类型

三轴

量程（g）

±10

频率范围（Hz）

DC-3k

分辨精度（mg）

3.5

输出接口

侧端输出

材质

铝合金

重量（g）

19

外形尺寸（mm）

20×20×20

安装方式

M5/胶粘

MEMS直流响应加速度计选型参数表

性能参数

型号

HW3002

量程（g）

±2

幅频响应X、Y、Z

DC~1kHz

灵敏度mV/g

200

分辨精度（mV/g）

3.5

最大横向灵敏度

≤ 5%

线性度（max%FSO)

≤ 1

工作电流（mA)

≤ 8

输出阻抗（Ω）

≤ 100

供电方式

单独电源

供电电压(V)(DC)

+8~+16

温度范围(℃）

-40~+120

材料

铝合金

安装

M5/胶粘

重量（g）

19

应用场景及行业应用

惯性测量单元（IMU）/航姿和航向参考系统(AHRS)、平台稳定系统、结构健康监控、地震成像、倾斜检测、机器人、状态监控

性能参数

型号

HW3003

量程（g）

±3

幅频响应X、Y、Z

DC~1kHz

灵敏度mV/g

3.5

分辨精度（mV/g）

3.5

最大横向灵敏度

≤ 5%

线性度（max%FSO)

≤ 1

工作电流（mA)

≤ 8

输出阻抗（Ω）

≤ 100

供电方式

单独电源

供电电压(V)(DC)

+8~+16

温度范围(℃）

-40~+120

材料

铝合金

安装

M5/胶粘

重量（g）

19

应用场景及行业应用

惯性测量单元（IMU）/航姿和航向参考系统(AHRS)、平台稳定系统、结构健康监控、地震成像、倾斜检测、机器人、状态监控

性能参数

型号

HW3004

量程（g）

±3

幅频响应X、Y、Z

DC~1kHz

灵敏度mV/g

200

分辨精度（mV/g）

3.5

最大横向灵敏度

≤ 5%

线性度（max%FSO)

≤ 1

工作电流（mA)

≤ 8

输出阻抗（Ω）

≤ 100

供电方式

单独电源

供电电压(V)(DC)

+8~+16

温度范围(℃）

-40~+120

材料

铝合金

安装

M5/胶粘

重量（g）

19

应用场景及行业应用

惯性测量单元（IMU）/航姿和航向参考系统(AHRS)、平台稳定系统、结构健康监控、地震成像、倾斜检测、机器人、状态监控

性能参数

型号

HW3005

量程（g）

±5

幅频响应X、Y、Z

DC~1kHz

灵敏度mV/g

174

分辨精度（mV/g）

3.5

最大横向灵敏度

≤ 5%

线性度（max%FSO)

≤ 1

工作电流（mA)

≤ 8

输出阻抗（Ω）

≤ 100

供电方式

单独电源

供电电压(V)(DC)

+8~+16

温度范围(℃）

-40~+120

材料

铝合金

安装

M5/胶粘

重量（g）

19

应用场景及行业应用

惯性测量单元（IMU）/航姿和航向参考系统(AHRS)、平台稳定系统、结构健康监控、地震成像、倾斜检测、机器人、状态监控

性能参数

型号

HW3005B

量程（g）

±5

幅频响应X、Y、Z

DC~1kHz

灵敏度mV/g

174

分辨精度（mV/g）

3.5

最大横向灵敏度

≤ 5%

线性度（max%FSO)

≤ 1

工作电流（mA)

≤ 8

输出阻抗（Ω）

≤ 100

供电方式

单独电源

供电电压(V)(DC)

+8~+16

温度范围(℃）

-40~+120

材料

铝合金

安装

M5/胶粘

重量（g）

19

应用场景及行业应用

惯性测量单元（IMU）/航姿和航向参考系统(AHRS)、平台稳定系统、结构健康监控、地震成像、倾斜检测、机器人、状态监控

性能参数

型号

HW3008

量程（g）

±8

幅频响应X、Y、Z

DC~1kHz

灵敏度mV/g

100

分辨精度（mV/g）

3.5

最大横向灵敏度

≤ 5%

线性度（max%FSO)

≤ 1

工作电流（mA)

≤ 8

输出阻抗（Ω）

≤ 100

供电方式

单独电源

供电电压(V)(DC)

+8~+16

温度范围(℃）

-40~+120

材料

铝合金

安装

M5/胶粘

重量（g）

19

应用场景及行业应用

惯性测量单元（IMU）/航姿和航向参考系统(AHRS)、平台稳定系统、结构健康监控、地震成像、倾斜检测、机器人、状态监控

性能参数

型号

HW3010

量程（g）

±10

幅频响应X、Y、Z

DC~3kHz

灵敏度mV/g

200

分辨精度（mV/g）

2.5

最大横向灵敏度

≤ 5%

线性度（max%FSO)

≤ 1

工作电流（mA)

≤ 8

输出阻抗（Ω）

≤ 100

供电方式

单独电源

供电电压(V)(DC)

+8~+16

温度范围(℃）

-40~+120

材料

铝合金

安装

M5/胶粘

重量（g）

19

应用场景及行业应用

条件监测、预测性维护、资产健康、测试与测量、健康与使用监测系统（HUMS）

性能参数

型号

HW3030

量程（g）

±30

幅频响应X、Y、Z

DC~3kHz

灵敏度mV/g

66.7

分辨精度（mV/g）

5

最大横向灵敏度

≤ 5%

线性度（max%FSO)

≤ 1

工作电流（mA)

≤ 8

输出阻抗（Ω）

≤ 100

供电方式

单独电源

供电电压(V)(DC)

+8~+16

温度范围(℃）

-40~+120

材料

铝合金

安装

M5/胶粘

重量（g）

19

应用场景及行业应用

条件监测、预测性维护、资产健康、测试与测量、健康与使用监测系统（HUMS）

性能参数

型号

HW3050

量程（g）

±50

幅频响应X、Y、Z

DC~3kHz

灵敏度mV/g

40

分辨精度（mV/g）

8.5

最大横向灵敏度

≤ 5%

线性度（max%FSO)

≤ 1

工作电流（mA)

≤ 8

输出阻抗（Ω）

≤ 100

供电方式

单独电源

供电电压(V)(DC)

+8~+16

温度范围(℃）

-40~+120

材料

铝合金

安装

M5/胶粘

重量（g）

19

应用场景及行业应用

条件监测、预测性维护、资产健康、测试与测量、健康与使用监测系统（HUMS）

性能参数

型号

HW3200

量程（g）

±200

幅频响应X、Y、Z

DC~6kHz

灵敏度mV/g

40

分辨精度（mV/g）

8.5

最大横向灵敏度

≤ 5%

线性度（max%FSO)

≤ 1

工作电流（mA)

≤ 8

输出阻抗（Ω）

≤ 100

供电方式

单独电源

供电电压(V)(DC)

+8~+16

温度范围(℃）

-40~+120

材料

铝合金

安装

M5/胶粘

重量（g）

19

应用场景及行业应用

条件监测、预测性维护、资产健康、测试与测量、健康与使用监测系统（HUMS）
