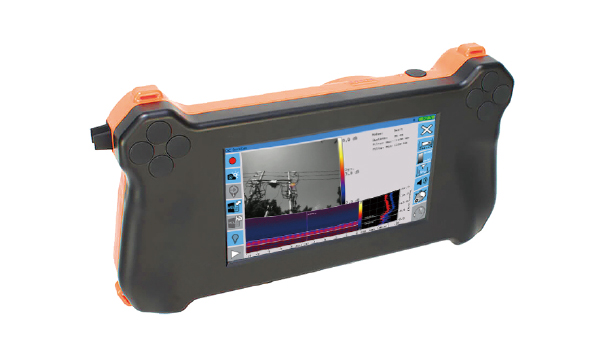

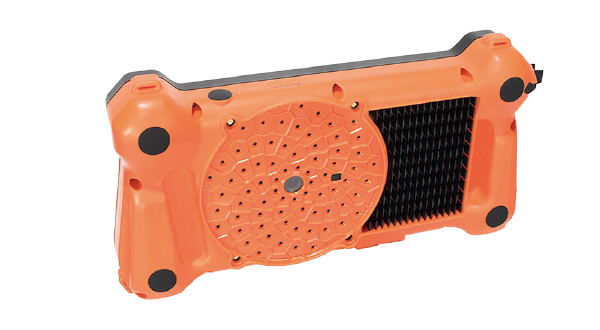

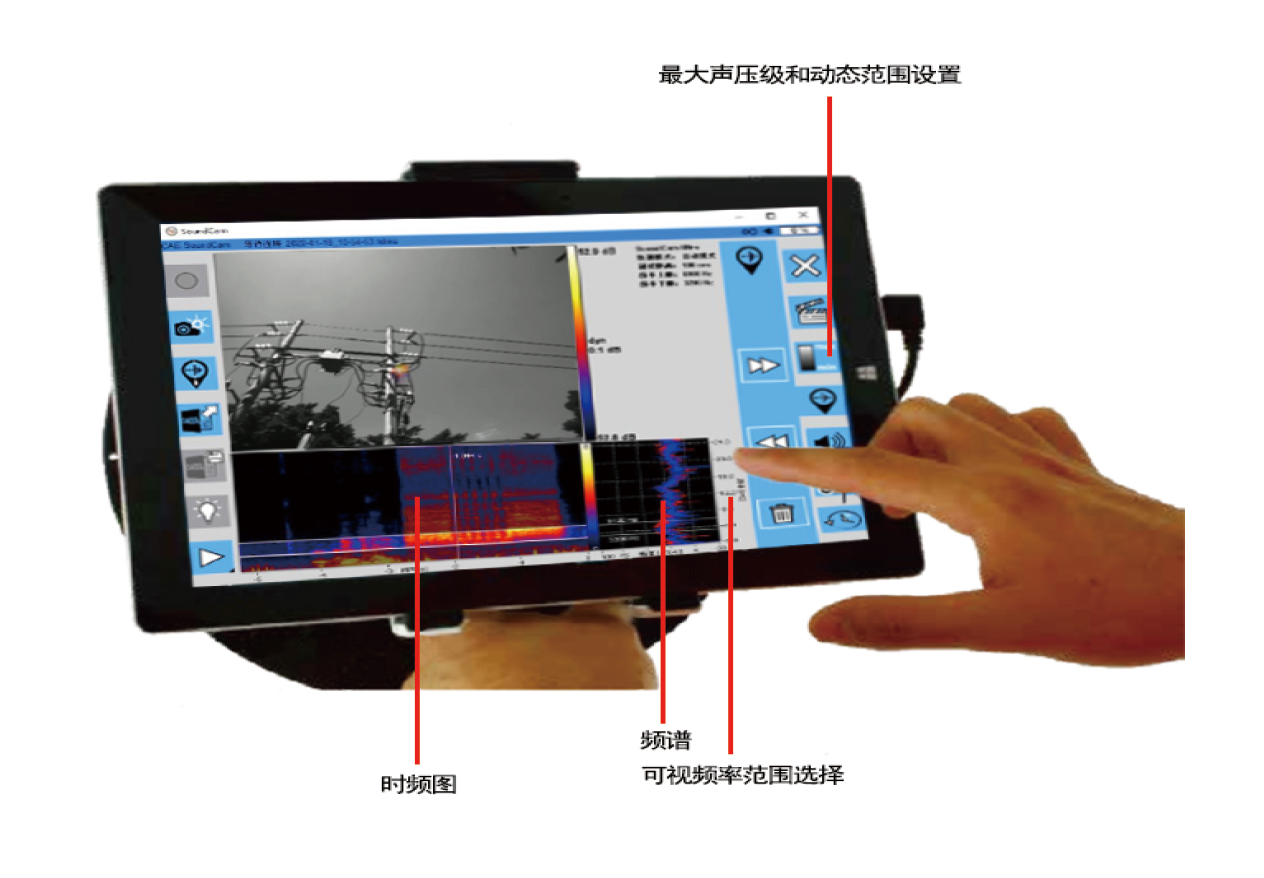

系统由奥音贝公司自主开发的声阵列、声学成像仪和智能软件构成。声阵列可监测 10Hz~100kHz 的频率范围，成像频率 2000Hz~100kHz。声学成像仪采用 7 英寸彩色屏幕，标配 32G 存储空间，可扩展至 512G，配备 48Wh 电池，并可选用 220VAC 供电或 12V DC 供电。软件支持 Windows 或 Linux 操作系统， 支持触控屏操作， 功能包括在线分析、离线分析和数据导出等。

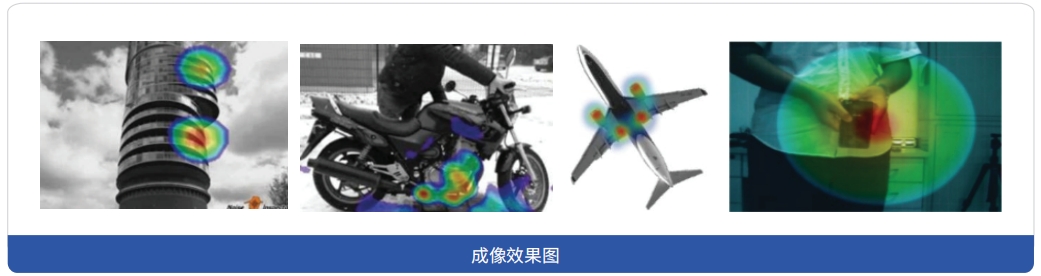

声学成像系统通过多路传声器阵列基于声波传播的时间差和空间分布进行计算。系统通过将声波信号同时接收到多个传声器中， 并记录下信号到达每个传声器的时间，进而计算出声源到达不同麦克风时的时间差。声波在空气中的传播速度是已知的，通过时 间差可以计算出声源的位置，并以图像的方式显示声源在空间的分布，即取得空间声场分布云图－声像图，其中以图像的颜色和 亮度代表强弱。
