Обзор системы акустического измерения температуры

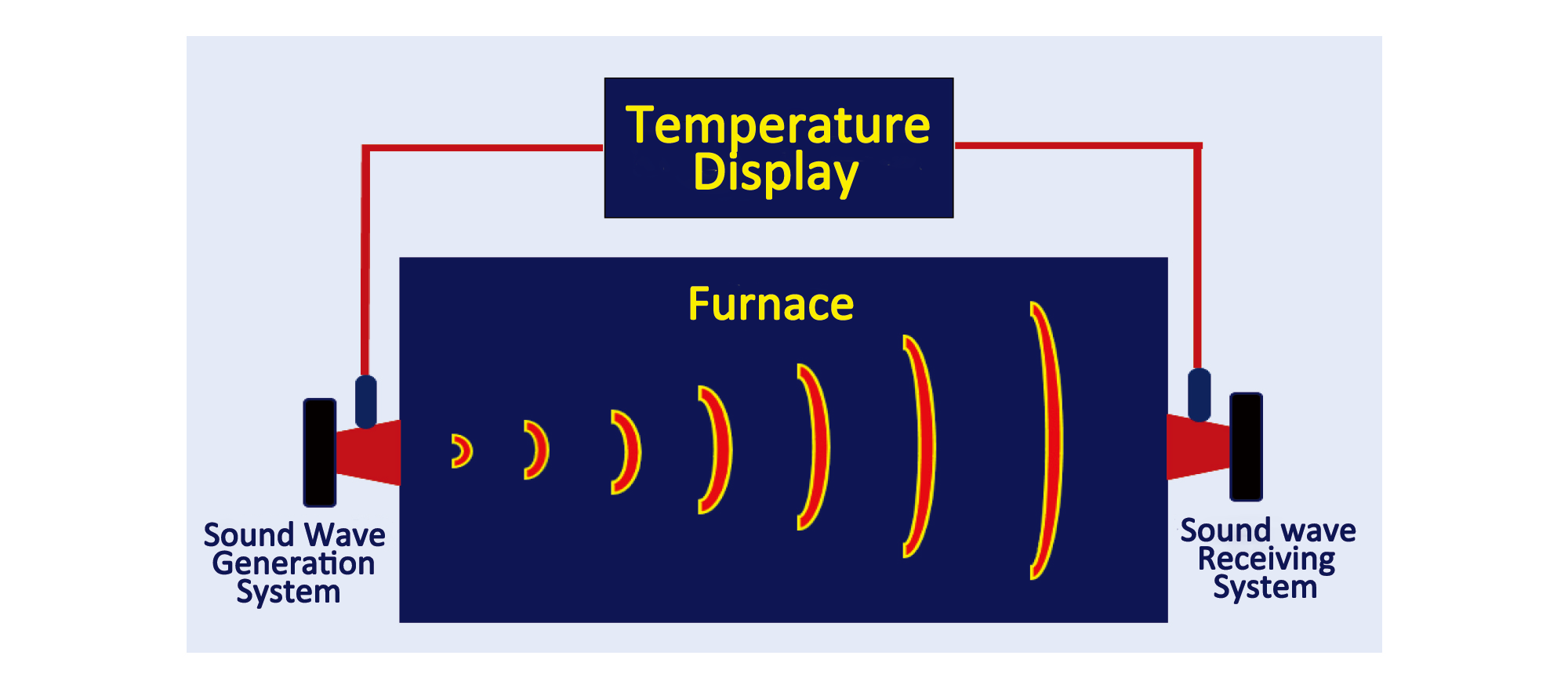

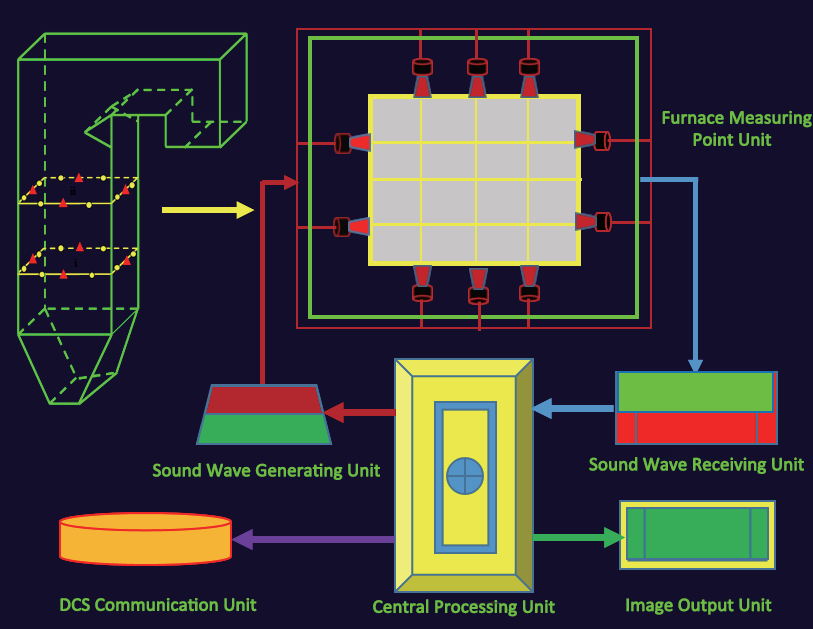

Система акустического измерения температуры совместно разработана Beijing Allinby Technology Co., Ltd. и группой экспертов из Школы энергетики и мощности Северо-Китайского университета электроэнергетики. Это решение для бесконтактного измерения температуры печи на основе акустики, состоящее из акустического приемопередатчика, центрального процессора и программной системы. Система размещает несколько наборов устройств передачи и приема звуковых волн на стенках печи вокруг поперечного сечения печи. Последовательно испуская звук, можно получить многопутевые температуры. Используя технологию реконструкции КТ, можно получить двумерное распределение температурного поля плоскости измерения температуры. Эта система является первой в Китае, ее производительность и показатели превосходят показатели аналогичных международных старых продуктов.

Введение в систему

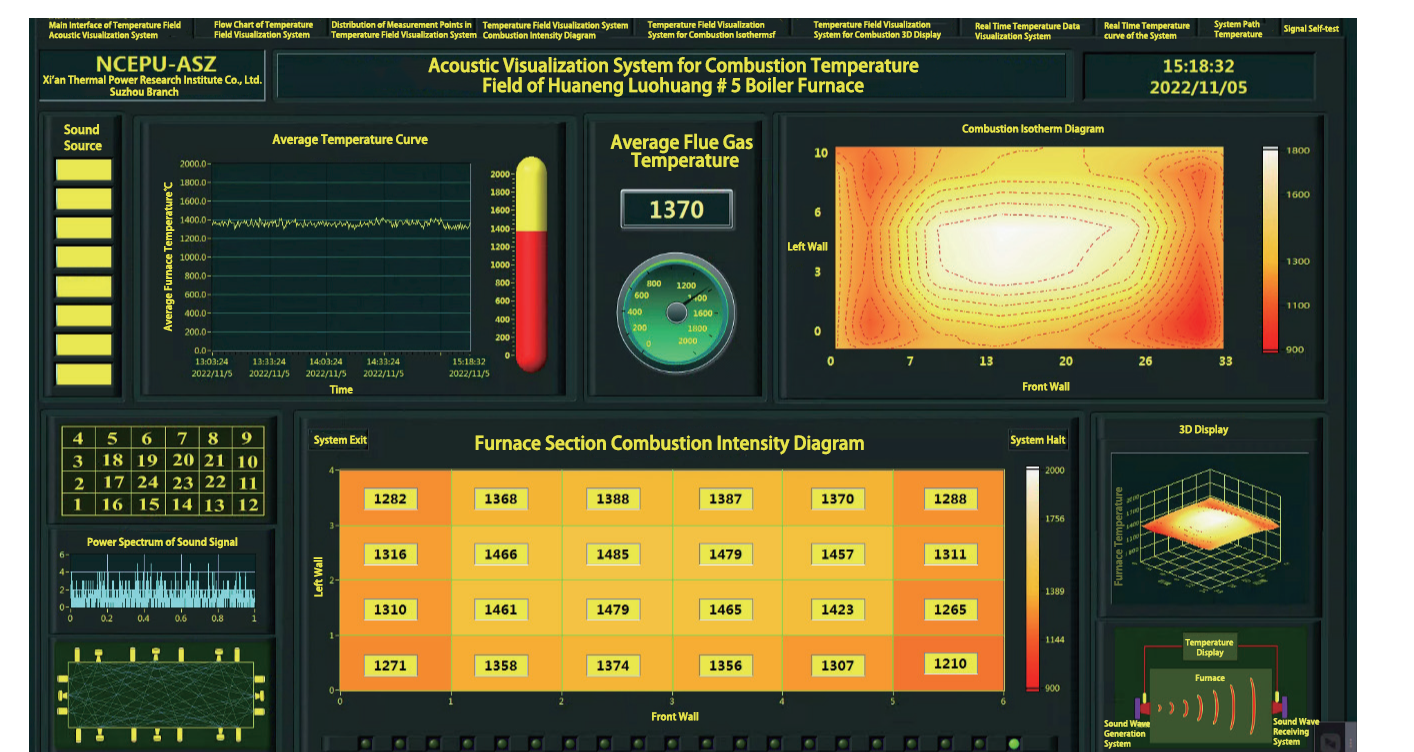

Диапазон температурного поля, которое может измерять акустическая система измерения температуры, составляет от -100 ℃ до 2500 ℃, с погрешностью температуры пути менее 1%. Он обеспечивает хороший визуальный интерфейс и может отображать различную информацию, такую как интенсивность горения секции печи, эксцентриситет пламени, изотермическую диаграмму, карту температурного облака и кривую исторического изменения температуры пути. Он может обеспечить реальное и интуитивное понимание температурного поля внутри печи и предоставить операторам реальную и интуитивную основу регулировки горения. На основе этого он может регулировать распределение угольного порошка или воздуха в котле. Он также может быть подключен к вспомогательным системам, таким как целевое распределение воздуха через систему DCS, чтобы добиться автоматической регулировки состояния горения котла.

Особенности системы

·Высокая точность, не подверженность влиянию неопределенных факторов, таких как излучение;

·Широкий диапазон измерения температуры, может использоваться в пределах полного диапазона нагрузки котла;

·Пространство измерения не ограничено, можно измерить среднюю температуру, также можно определить распределение температурного поля печи;

·Высокая чувствительность измерения, онлайн-мониторинг в реальном времени;

·Визуализированные, интуитивно понятные данные;

·Простота обновления и обслуживания;

Типичные Случаи

Гудянь (Государственная energetическая корпорация) Далян Чжуанхэ Электростанция
Хуадянь (Хуadian Power Corporation) Цзоусянь Электростанция
Гуонэн (State Energy Investment Corporation) Ханьдань Восточный Пригородный Теплоэлектроузел
Хуанэн (Хуанэн Group) Чунцин Лоухуанэ Электростанция
